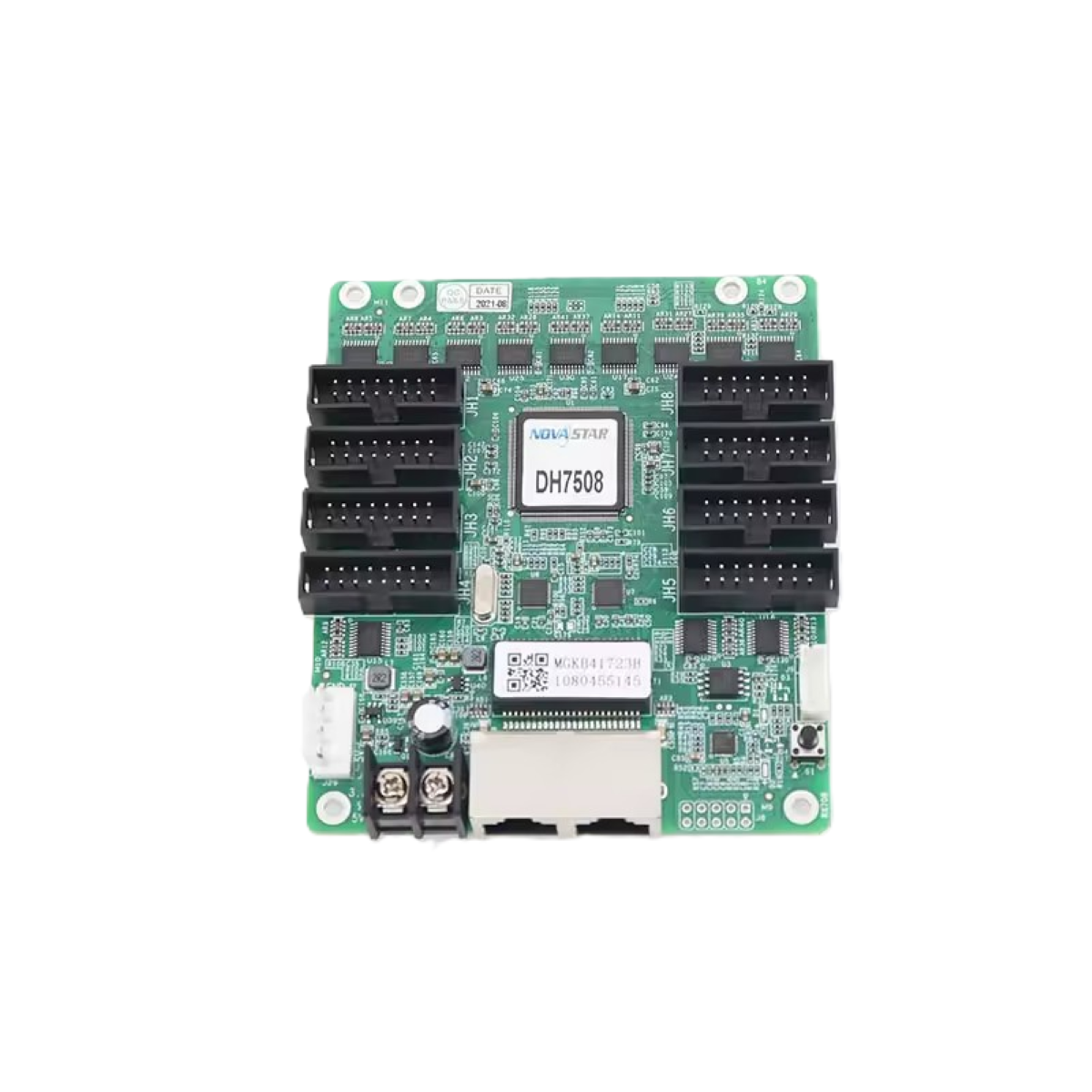

O DH7508 é um Receiving Card econômico desenvolvido pela NovaStar. Um único DH7508 suporta resoluções de até 256×256@60Hz. Suportando várias funções, como brilho de nível de pixel e calibração de croma, ajuste rápido de linhas escuras ou brilhantes e 3D, o DH7508 pode melhorar significativamente o efeito de exibição e a experiência do usuário.
O DH7508 utiliza 8 conectores HUB75E padrão para comunicação, resultando em alta estabilidade. Suporta até 16 grupos de dados RGB paralelos. Graças ao seu design de hardware compatível com EMC, o DH7508 melhorou a compatibilidade eletromagnética e é adequado para diversas configurações no local.
CARACTERÍSTICAS
- Melhorias no efeito de exibição
* Brilho de nível de pixel e calibração de croma.
Trabalhe com o sistema de calibração de alta precisão da NovaStar para calibrar o brilho e o croma de cada pixel, removendo efetivamente diferenças de brilho e croma e permitindo alta consistência de brilho e croma.
* Ajuste rápido de linhas escuras ou brilhantes
As linhas escuras ou brilhantes causadas pela emenda de módulos ou gabinetes podem ser ajustadas para melhorar a experiência visual. O ajuste é fácil e entra em vigor imediatamente.
* Função 3D
Trabalhando com o cartão de envio que suporta a função 3D, o cartão de recepção suporta a saída 3D.
Capacidade de carregamento:
- 192×256 pixels (IC PWM)
- 176×256 pixels (IC comum)
- Melhorias na capacidade de manutenção
* Carregamento rápido de coeficientes de calibração
Os coeficientes de calibração podem ser carregados rapidamente no Receiving Card, melhorando bastante a eficiência.
* Função de mapeamento
Os gabinetes podem exibir o número da placa receptora e as informações da porta Ethernet, permitindo aos usuários obter facilmente as localizações e a topologia de conexão dos Receiving Cards.
* Configuração de uma imagem pré-armazenada no cartão receptor
A imagem exibida na tela durante a inicialização ou exibida quando o cabo Ethernet está desconectado ou não há sinal de vídeo pode ser personalizada.
* Monitoramento de temperatura e tensão
A temperatura e a tensão do Receiving Card podem ser monitoradas sem o uso de periféricos.
* LCD do gabinete
O módulo LCD do gabinete pode exibir a temperatura, tensão, tempo de execução único e tempo total de execução do Receiving Card.
* Detecção de erro de bit
A qualidade de comunicação da porta Ethernet do Receiving Card pode ser monitorada e o número de pacotes errados pode ser registrado para ajudar a solucionar problemas de comunicação de rede.
É necessário NovaLCT V5.2.0 ou posterior.
* Leitura do programa de firmware
O programa de firmware do Receiving Card pode ser lido e salvo no computador local.
É necessário NovaLCT V5.2.0 ou posterior.
* Leitura do parâmetro de configuração
Os parâmetros de configuração do Receiving Card podem ser lidos e salvos no computador local.
- Melhorias na confiabilidade
* Backup de loop
O cartão receptor e o cartão emissor formam um loop através das conexões de linha primária e de backup. Se ocorrer uma falha em um local das linhas, a tela ainda poderá exibir a imagem normalmente.
* Backup duplo de parâmetros de configuração
Os parâmetros de configuração do cartão receptor são armazenados na área de aplicação e na área de fábrica do cartão receptor ao mesmo tempo. Os usuários geralmente utilizam os parâmetros de configuração na área de aplicação. Se necessário, os usuários podem restaurar os parâmetros de configuração na área de fábrica para a área de aplicação.
* Backup de programa duplo
Duas cópias do programa de firmware são armazenadas na área de aplicação do cartão receptor na fábrica para evitar o problema de o cartão receptor ficar preso de forma anormal durante a atualização do programa.
OBS: Configuração e instalação não esta incluso.
ESPECIFICAÇÕES |
Resolução Máxima |
|
|
Especificações Eletricas |
Tensão de entrada |
|
Corrente nominal |
|
Consumo de energia nominal |
|
|
Ambiente operacional |
Temperatura |
|
Umidade |
- 10% UR a 90% UR, sem condensação
|
|
Ambiente de Armazenamento |
Temperatura |
|
Umidade |
- 0% UR a 95% UR, sem condensação
|
|
Especificações Físicas |
Dimensões |
- 95,5 mm × 109,1 mm × 18,4 mm
|
Peso líquido |
|
